導讀：

上一篇文章給大家介紹了組態王與WinCC使用OPC做通訊 m.tsxfzk.com/Article/plcsoft/9179.html，并且WinCC作為服務器而組態王作為客戶端。今天我們反過來，看看如何使用組態王作為OPC服務器與WinCC作為OPC客戶端之間做通訊。

一、組態王做OPC服務器

我們安裝好組態王軟件后，啟動項目后OPC服務器會自動運行，我們無需做任何關于OPC服務器相關的配置，我只需要正常連接所需的設備即可，下面使用內部變量作為演示：

創建內部變量

選擇數據詞典點擊新建，新建三個變量，分別是TAG4、TAG5、TAG6，類型分別是內存離散、內存實數、內存字符串。然后在畫面中創建對應的IO域，如下圖所示：

創建變量

激活運行系統。(不激活也可以，在客戶端訪問服務器時，會自動激活運行系統)

給變量寫值

至此我們的組態王中的工作便完成了，下面進入WinCC中的設置。

二、WinCC做OPC客戶端

先創建或打開一個WinCC項目，然后選則變量管理如下圖所示：

 右鍵---添加新的驅動程序，選擇OPC如下圖所示：

添加OPC驅動后，右鍵驅動選擇系統參數，如下圖所示：

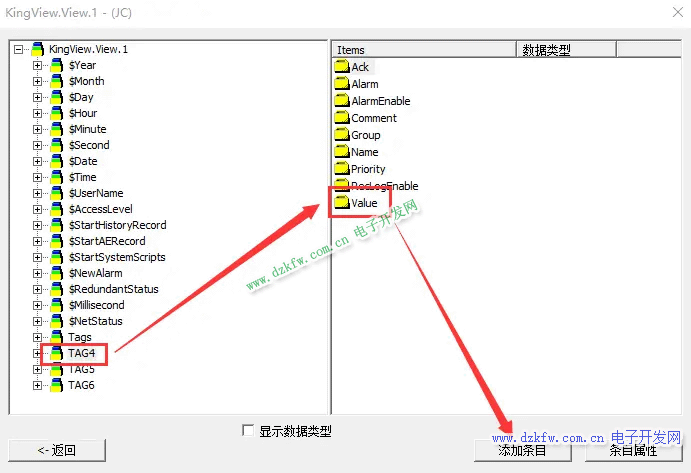

在OPC條目管理器中更新列表，等到完成后選擇KingView.View.1

然后點擊瀏覽服務器

依次添加完其他兩個變量。

然后在畫面中，創建三個IO域，分別組態三個變量，然后激活運行系統，那么WinCC就可以讀取到組態王的數據了。

總結：

以上便是組態王與WinCC的OPC通訊了，需要注意的是本案例演示環境為同一PC,若需要在不同的電腦間通訊，還需要進行DCOM配置，這邊不做贅述，若內容如有錯誤請聯系我們。
