脈寬調制器(PWM)常常用在開關電源(穩壓)中，要使開關電源穩壓范圍寬(即輸入電壓范圍大)，可利用555定時器構成寬范圍PWM。

僅需把一個二極管和電位計添加到異步模式運轉的555定時器上，就產生了一個帶有可調效率系數為1%到99%的脈寬調制器(圖1)。它的應用包括高功率開關驅動的電動機速度控制。

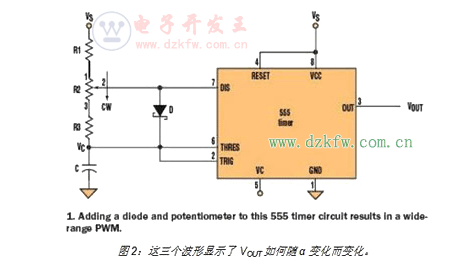

圖1：在555定時器電路中增加一個二極管和電位計可構成一個寬范圍PWM

這個電路的輸出可以驅動MOSFET去控制通過電動機的電流，達到平滑控制電動機速度90%左右。這也應用于燈光的控制，燈光的強度可得以有效控制。

另一個應用是在開關式電源。PWM調整允許一個可變的輸出電壓。可通過555定時器(5個引腳)VC終端的反饋來調節電壓。一個超過調節閾值限制的輸出電壓將提前結束基于周期循環的PWM信號，以維持輸出電壓的穩定。微處理器可以通過數字電位計直接調節PWM去控制電動機速度、燈光強度或者電源輸出電壓。對于周期因子(DF)：

而a是終端2和終端1之間電阻與終端3和終端1之間電阻的比值。選R3=R1，R2=100&TImes;R1，這時DF為1%至99%。如上所述，數字電位計可以代替R2。通過的電流有限是在該應用中使用數字電位計的主要約束。對于一個100kΩ的數字電位計，R1和R3可以達到1kΩ，則峰值電流為5mA。

標準二極管可在遞減線性下當作D來使用。對于理想的二極管，k=0.693，則有：

DF和α之間為線性關系。圖2顯示了當α變化時VOUT的波形。
