貴重家電防盜報警器原理圖 KD9561和晶閘管組成的報警器
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-10-13

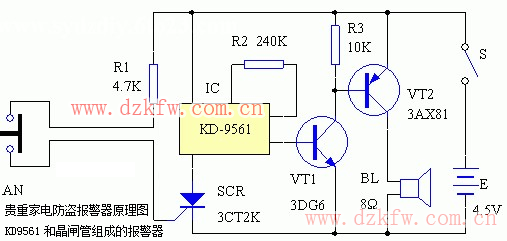

電路原理見圖SCR、R1和AN組成可控硅觸發開關電路；IC1、R2、VT1、VT2和BL組成模擬警笛聲電路。平時，AN受到家用電器的壓迫，使其兩常閉觸點斷開，SCR無觸發信號而阻斷，報警器不工作。當家用電器被搬起時，AN兩觸點自動閉合，SCR的觸發端經R1從電源正極獲得觸發信號，SCR導通，IC1通電工作，其輸出端輸出的警笛聲電信號經VT1、VT2功率放大，推動揚聲器發出宏亮的報警聲。此時，即使將家電放回原處或破壞掉AN，也無法阻止報警聲。只有主人打開與報警器安裝在一起且其他人一時很難找到的開關S，才能解除報警。
Tags：報警器,KD9651,晶閘管,報警器電路
