pt100熱電阻的測溫原理和接線方式
PT100溫度傳感器采用三線式接法的原因：
PT100溫度傳感器0℃時電阻值為100Ω，電阻變化率為0.3851Ω/℃。由于其電阻值小，靈敏度高，所以引線的阻值不能忽略不計，采用三線式接法可消除引線線路電阻帶來的測量誤差，原理如下：

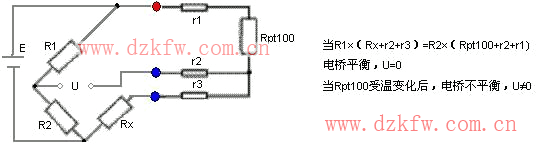

PT100引出的三根導線截面積和長度均相同(即r1=r2=r3)，測量鉑電阻的電路一般是不平衡電橋，鉑電阻(Rpt100)作為電橋的一個橋臂電阻，將導線一根(r1)接到電橋的電源端，其余兩根(r2、r3)分別接到鉑電阻所在的橋臂及與其相鄰的橋臂上，這樣兩橋臂都引入了相同阻值的引線電阻，電橋處于平衡狀態，引線線電阻的變化對測量結果沒有任何影響。

尺寸圖：


接線圖：


選型圖：
PT100原理及分度表


電阻式溫度傳感器(RTD,Resistance Temperature Detector)－一種物質材料作成的電阻,它會隨溫度的上升而改變電阻值,如果它隨溫度的上升而電阻值也跟著上升就稱為正電阻係數,如果它隨溫度的上升而電阻值反而下降就稱為負電阻系數。大部分電阻式溫度傳感器是以金屬作成的,其中以鉑(Pt)作成的電阻式溫度檢測器,最為穩定－耐酸堿、不會變質、相當線性最受工業界采用。
PT100溫度傳感器是一種以鉑(Pt)作成的電阻式溫度傳感器，屬于正電阻系數,其電阻和溫度變化的關系式如下：R=Ro(1+αT) 其中α=0.00392,Ro為100Ω(在0℃的電阻值),T為攝氏溫度，因此白金作成的電阻式溫度傳感器，又稱為PT100 。
