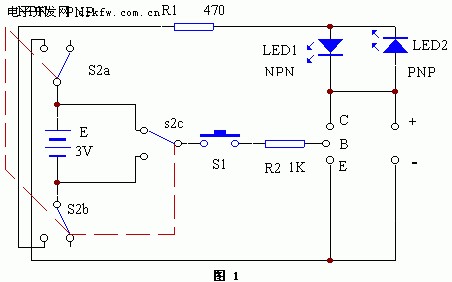

本測試器可用來測試晶體三極管、二極管、LED、（單雙向）可控硅、電容和開關的通斷特性，電路見圖1。

　　測晶體三極管時，將引腳分別插入C、B、E，并根據三極管類型置好NPN/PNP開關，按下S1，如晶體三極管良好，相應的LED便會發光。
　　測二極管時，陽極和陰極分別接在“+”和“-”端，開關置于NPN位置，LED1應發光。
　　測LED時，將LED的陽極和陰極分別插入B、E，開關置于NPN位置，按下S1，被測LED應發光。
　　測單向可控硅時，將開關置于NPN位置，將引腳A、K、G分別連接C、E、B，按下S1放開后，LED1應仍保留在發光狀態。
　　測雙向可控硅時，將開關置于NPN位置，將引腳T1、T2、G分別連接C、E、B，按下S1，LED1應發光，松開后應熄滅。
　　測電容時，將電容兩端在分別連接“+”和“-”端，來回掀動NPN/PNP開關，LED1和LED2應輪流發光，表示電容良好，但不能得出電容值。
　　測開關通斷時，NPN/PNP開關置于任意位置，將被測開關接入“+”和“-”，如待測開關閉合且是好的，根據NPN/PNP開關位置的不同，LED1或LED2就發光，否則開關未閉合或開關已壞。
