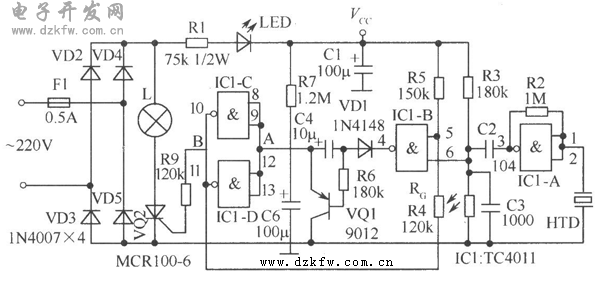

會員注冊如圖所示為改進型聲光控開關，延時時間延長至3min左右，能很好地滿足用戶的使用要求，并且如果在使用時想繼續延長延時時間，可以在燈泡發光時再擊一下掌(發聲)即可，使用起來更加方便。元器件選擇IC1要選用雙輸入四與非門TC4011。RG為光敏電阻，亮電阻阻值與暗電阻阻值相差越大效果越好。電阻采用1／8W碳膜電阻。電解電容耐壓為16V，C6應選用性能好、漏電電阻值大的電解電容。電路中各元件參數見原理圖中的標識。樓道感應燈電路圖:
