有關三菱FX-PLC的編程實例，3臺電動機如何實現順序啟動控制，可以用參考三菱PLC進行3臺電動機順序啟動控制的設計，以下是I/O地址分配、I/O接線圖與程序代碼，供大家參考。

3臺電動機順序啟動控制

1、任務需求

如下圖，用三菱PLC進行3臺電動機順序啟動控制的設計，3臺電動機必須按照M1、M2、M3的固定順序啟動，電動機停止不做要求。

要求：找出所有輸入量、輸出量并進行I/O地址分配，已繪制I/O接線圖，根據需求來編寫PLC程序。

2、I/O地址分配

3臺電動機每臺需要啟動、停止按鈕各一個，需要占用PLC6個輸入點。

每臺電動機分別連接一個熱繼電器，需要占用3個輸入點，那么輸入量總數為9個。主電路中有三臺電動機和三個接觸器，因此輸出量總數為3個。

3、I/O接線圖

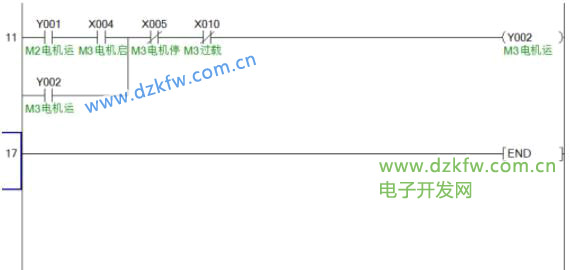

4、梯形圖程序代碼

5、執行過程

按下X000后，Y000得電并自鎖，電機M1開始運行；然后再按下X002，Y001得電并自鎖，電機M2開始運行；再按下X004，Y002得電并自鎖，電機M3開始運行，符合上述需求中3臺電動機必須按照M1、M2、M3的固定順序啟動。

在需求中提到停止不做要求，因此三臺電動機只要按下各自的停止按鈕就能停止。當按下X001，Y000斷電，電機M1停止；按下X003，Y001斷電,電機M2停止；按下X005,Y002斷電，電機M3停止。在電機過載時，過載的電機就會停止運行。
