1、三孔插座接法國際規定
(1)國際規定接法:左零右火中間地。
(2)為什么這么規定
用電,首要考慮安全。隨著人們用電安全意識的不斷提高,家用電器的電源線也越來越多的出現三線插頭(三插)的取電方式,如近代生產的電飯煲、電壓力鍋、電腦等都是三插頭取電。
標準三插頭取電規則:左零右火中間地。國際電工委規定,家用電器生產商所生產的用電器的三插頭電源線,右邊的那一根線必須串接用電器的電源開關,因此要求,這根線在取電的時候必須取火線,也因此要求,三插座右邊的孔必須是火線。這么規定的目的是,當用戶將用電器的開關關閉的時候,用電器就“無電”了。假如用電器電源開關斷開的不是火線而是零線,那么家用電器的開關即使處在關閉狀態,用電器仍然是帶電的(即火線直接進入家用電器),只是零線斷開了而無法工作而已。這么規定,也是因為家用電器生產商設計家用電器電源開關時只斷開一根線,而不是兩根線,假如家用電器的電源開關是同時斷開兩根線,那么“左零右火中間地”的規定就沒有意義了。
2、電工作業常用工具、材料,如下圖

工具材料說明:
熱縮套管常用到的規格:直徑(?):4、6、8、10。
大多數人不會使用到熱縮套管,那么用絕緣膠布就行了,只是我們的要求較高。
3、導線與插座的連接方法(圖解)
(1)單根軟導線接入插座接線端子的方法

第1步 剝線(使用剝線鉗或水果刀之類的刀具)

第2步 絞線(絞實)

第3步 打折(線頭打折)


第4步 將打折的線頭壓實

第5步 接入插座,擰緊固定螺絲

第6步 完畢


(2)單根硬線接入插座接線端子的方法
步驟同上
剝線

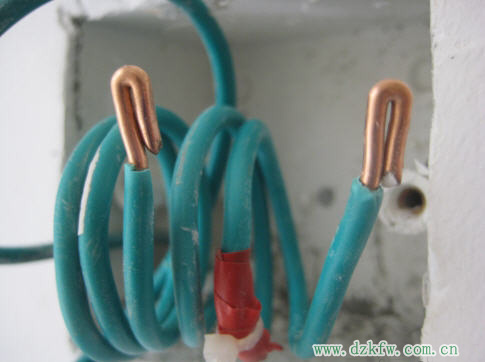

做頭

接入插座


(3)兩根導線接入插座接線端子的方法
根據導線是否是斷頭的,有幾種接法。

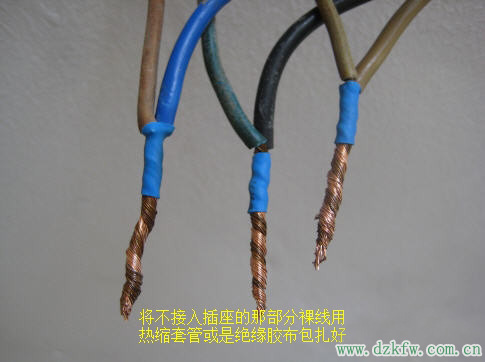

【01】不是斷頭的導線接頭(不間斷接法),如圖所示




【再看幾例圖片】





【02】斷頭不焊接接法,如圖所示










【03】導線斷頭,可采用焊接接法,如圖所示
