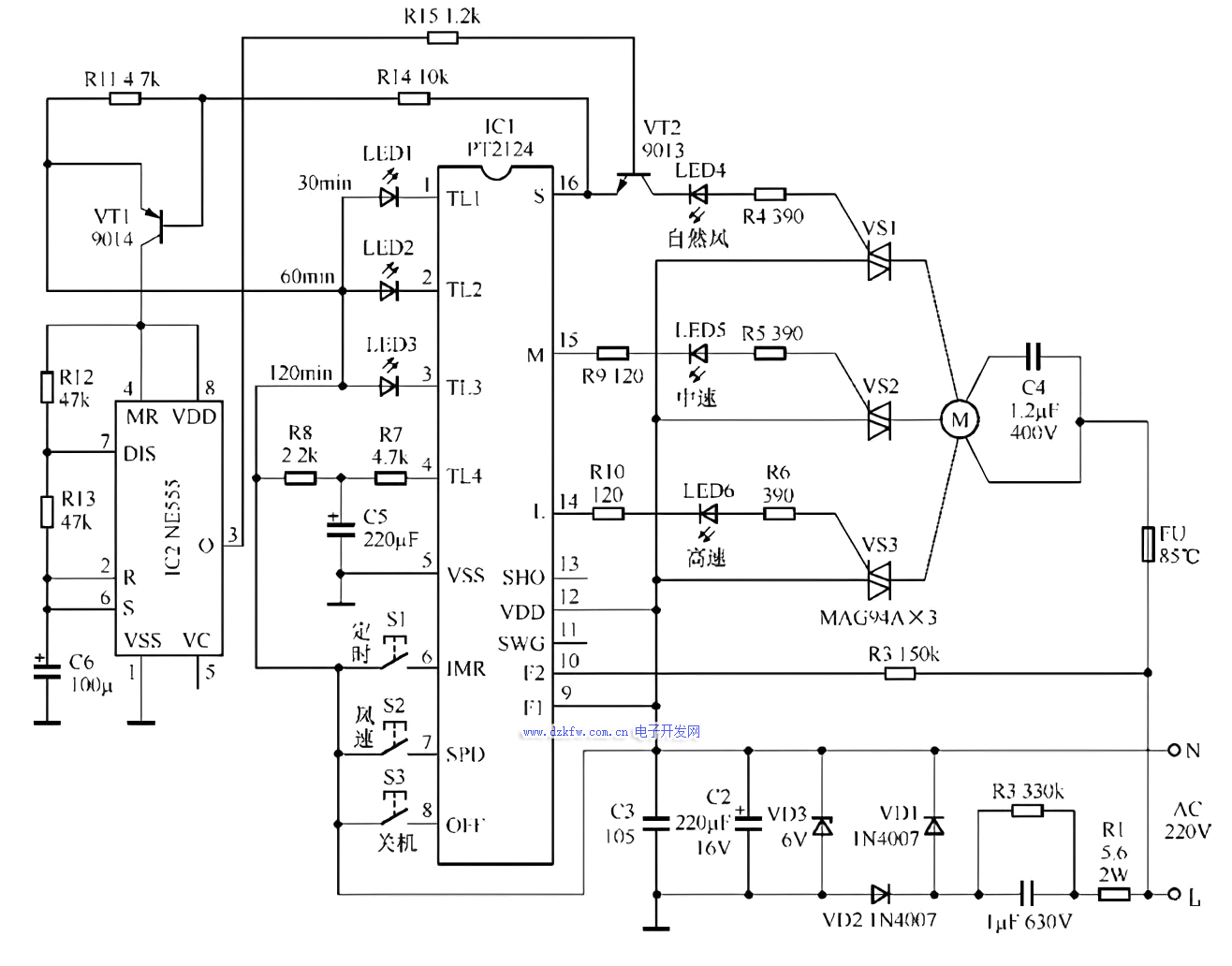

下面以海爾 FTD30-2 型落地式電風扇電路為例，介紹使用萬用表檢測電腦控制型電風扇電路故障的方法與技巧。該機電路由電源電路、市電過零檢測電路、微處理器電路、風速調整電路、模擬自然風電路構成，如下圖所示。



1．電源電路

將電源線插入市電插座后，220V 市電電壓一路經熔絲管 FU 和雙向晶閘管為電機供電；另一路經 R1 限流、C1 降壓，利用 VD2 半波整流，C2 濾波，VD3 穩壓產生 5V 直流電壓。該電壓通過 C2、C3 濾波后，為微處理器電路供電。R2 是 C1 的泄放電阻。

2．市電過零檢測電路

市電過零檢測（同步信號輸入）電路由 R3 和微處理器 IC1 構成。市電電壓通過 R3 限流，加到 IC1 的⑩腳，IC1 對⑩腳輸入的信號檢測后，就可以在市電過零處控制雙向晶閘管 VS1～VS3 導通，從而避免了它們在導通瞬間可能過流損壞。

3．微處理器電路

微處理器電路由微處理器 IC1（PT2124）為核心構成。

（1）PT2124 的引腳功能微處理器 PT2124 的引腳功能如下表所示。



（2）功能操作電路功能操作電路由操作鍵 S1、S2、S3 和 IC1 共同構成。當按按鍵 S2 時，IC1 的⑦腳輸入高電平信號，IC1 輸出開機信號，使該機進入開機狀態。開機后，按 S2 鍵，可調整風速；按S1 鍵，使 IC1 的⑥腳輸入高電平信號后，可進入定時運行狀態，每按壓一次 S1 鍵時，定時時間會遞增 30min，最大定時時間為 2h；按 S3 鍵，使 IC1 的⑧腳輸入高電平控制信號后，IC1輸出控制信號使該機停止工作。

4．風速調整電路

該機風速調整電路由微處理器 IC1、電機（采用的是電容運行電機）M、運行電容 C4、風速鍵 S2 和雙向晶閘管 VS2、VS3 等構成。在開機狀態下，按風速鍵 S2，使 IC1 的⑦腳輸入風速調整信號，IC1 的 、 腳依次輸出觸發信號，使電機不僅可以運轉在高風速、中風速狀態，而且還可以工作在自然風狀態。同時控制相應的指示燈發光，表明電機旋轉的速度。當 IC1 的 、 腳無驅動脈沖輸出， 腳輸出驅動信號時，雙向晶閘管 VS1、VS2 截止，雙向晶閘管 VS3 導通，為主電機的高速端子供電，于是電機在 C4 的配合下高速運轉。同理，若按風速鍵 S2 使 IC1 的 、 腳無驅動信號輸出， 腳輸出驅動信號時，VS1、VS3 截止，VS2 導通，為電機的中速供電抽頭供電，于是電機運轉在中速上。

5．模擬自然風電路

該機的模擬自然風電路由時基芯片 NE555 和相關元件構成。用戶選擇模擬自然風時，微處理器 IC1 腳輸出低電平控制信號，使 VT1 導通，由它 c極輸出的電壓不僅加到 IC2 的供電端⑧腳和復位端④腳，而且通過 R12、R13 對 C6 充電。C6 兩端電壓不足 4V 時，被 IC2 內部觸發器處理后使它的③腳輸出高電平控制電壓。該電壓通過 R15 使 VT2 導通，不僅使自然風指示燈 LED4 發光，表明該機工作在模擬自然風狀態，而且使晶閘管 VS1 觸發導通，為電機的低速供電端子供電，使電機低速運轉。7s 后，C6 兩端電壓達到 4V 后，IC2 的③腳輸出低電平控制電壓使 VT2 截止，VS1 截止，電機停轉。同時，C6 通過 R13 和 IC2 的⑦腳內部電路放電，約 3.5s 后 C6 兩端電壓降到 2V 時，IC2 的③腳再次輸出高電平控制電壓，使電機再次運轉，重復以上過程，電機時轉時停，實現模擬自然風控制。

6．常見故障檢修

（1）電機不運轉該故障的主要故障原因：

1）電源電路異常，

2）電機或運行電容 C4 異常，

3）開機/風速控制鍵 S2 異常，

4）微處理器 IC1 異常。

首先，按鍵開機風速鍵，電機能否發出“嗡嗡”聲，若能，查 C4 和電機；若不能，說明電機或其供電電路異常。此時，用萬用表交流電壓擋測市電插座有無 AC 220V 左右電壓，若沒有，檢查電源線和電源插座；若電壓正常，拆開該機的外殼后，查熔絲管 FU 是否熔斷，若熔斷，則檢查運行電容 C4 和電機；若 FU 正常，說明電源電路或微處理器電路異常。此時，測 C2 兩端有無 5V 電壓，若有，查操作鍵和微處理器 IC1；若沒有，測 R1 是否開路、C1 是否容量不足。

注意：限流電阻 R1 開路后，必須要檢查 VD2、VD3、C1、C2、C3 是否擊穿，以免更換后的 R1 再次損壞。

（2）通電后，電機就高速運轉該故障的原因：

1）雙向晶閘管 VS3 擊穿，

2）微處理器 IC1 異常。

首先在路測量 VS3 是否擊穿，若擊穿更換即可；若 VS3 正常，檢查 IC1。

（3）沒有模擬自然風功能，其他正常

該故障的主要原因：

1）VT1、VT2 異常，

2）IC2（NE555）異常，

3）R13、C6、LED4、R3 異常，

4）雙向晶閘管 VS1 異常。

首先，用萬用表電壓擋測 VT2 的 b 極有無導通電壓，若有，檢查 VT2、LED4 和 R4；若沒有，測 IC2 的④腳供電是否正常，若不正常，檢查 VT1、R15、IC1；若正常，測 IC2 的⑥腳電位是否正常，若不正常，檢查 C6、R13、R12；若正常，檢查 IC2。
