數字電路中的晶體二極管、晶體三極管（簡稱BJT）和MOS管等器件一般是以開關方式運用的。研究這些器件的開關特性時，除了要研究它們在導通與截止兩種狀態下的靜止特性外，還要分析它們在導通和截止?fàn)顟B(tài)之間的轉變過程，即動態特性。

一、晶體二極管的開關特性

　　1．靜態特性

　　二極管的靜態特性表現為：正向?qū)�通（外�?IMG align=absMiddle src="/jichu/UploadFiles_6678/201611/20161103194152254.gif" width=392 height=233>電壓v_D＞門檻電壓V_TH，一般鍺管約0.3V，硅管約0.7V），相當于開關閉合；反向截止（外加電壓v_D＜門檻電壓V_TH），相當于開關斷開。圖給出了一個硅二極管電路和對應的靜態特性曲線。

　　2．動態特性��

　　二極管的動態特性是指二極管在導通與截止兩種狀態轉換過程中的特性。由于晶體管內部電荷的“建立”和“消散”都需要一個過程，所以完成兩種狀態之間的轉換需要一定的時間。通常把二極管從正向?qū)�通到反向截止所需要的時間稱為反向恢復時間，而把二極管從反向截止到正向?qū)�通的時間稱為開通時間。相比之下，開通時間很短，一般可以忽略不計。因此，影響二極管開關速度的主要因素是反向恢復時間：

反向恢復時間t_re＝存儲時間t_s＋渡越時間t_t

二、晶體三極管（BJT）的開關特性

　　1．靜態特性

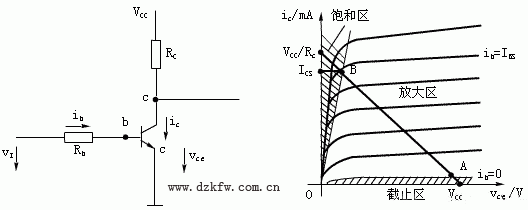

　　晶體三極管（BJT）由集電結和發射結兩個PN結構成。根據兩個PN結的偏置極性，三極管有截止、放大、飽和3種工作狀態。通過輸入電壓v_I對基極電壓加以控制，可使三極管工作在截止、放大、飽和3種工作狀態。在數字電路中，三極管被作為開關元件工作在飽和與截止兩種狀態，相當于一個由基極信號控制的無觸點開關，其作用對應于觸點開關的“閉合”與“斷開”。

　　截止?fàn)顟B(tài)：當輸入電壓v_I小于晶體管閾值電壓VTH時，晶體管工作在截止?fàn)顟B(tài)，此時，晶體三極管類似于開關斷開。
