有源低音音箱電路，功放電路--LM1875 POWER Amplifier

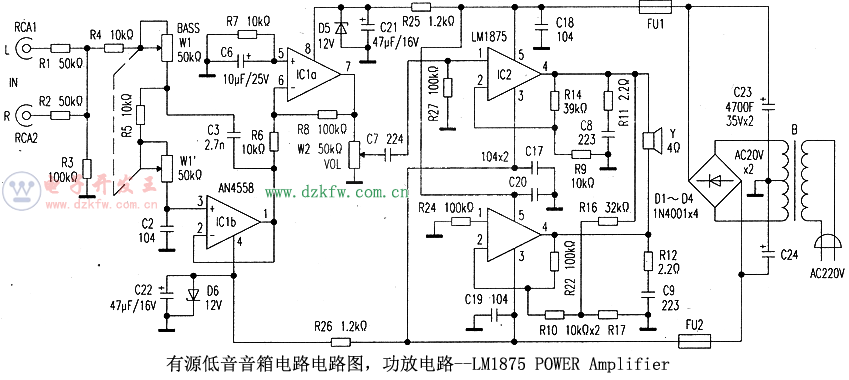

  音箱信號由RCA1、RCA2兩只蓮花插座端輸入。L_R聲道音頻信號輸入后，由R1、R2電阻隔離，再經R3-R4混合分壓后，信號進入IC1運放電路。IC1運放中的Ic1b運放單元，與R4～R6、w1～w1’、c2～c3等外圍元件，組成一個RC二階型低通選頻有源濾波電路。此電路具有每倍頻程12dB衰減斜率特性，并可通過調整w1(w1')同軸雙聯電位器、控制電路低頻選頻頻率，以進行與主音響之間的最佳音效協合與平衡。調整w1(w1')時，根據此電路元件參數．選頻頻率大概可在150Hz～1kHz范圍內。

    IC1b電路之后．由R6～R8及C6和IC1a運放單元．組成一緩沖放大電路。放大后被提升的低頻信號．再從IC1a⑦腳．輸出到w2電位器上；可由W2完成音箱的音量控制操作。

  音量電位器W2上音頻信號，送至末級功放電路。其電路由兩只“LM1875型號Ic功放集成電路組成(兩功放塊IC2～Ic3組成輸出功率較大的橋式輸出BTL式功放電路)。該電路具有失真低、共模抑制比高、性能穩定、電源利用率高的特點。而且．該LMl875型功放IC電路．音色醇厚．具有膽機風味!為充分發揮LMl875的音色性能(這里由IC2～IC3組成的BTL電路．其反饋環節上，除卻了反饋電容．以讓電路“直流化”形式；從而，進一步地拓寬音頻帶寬)。但并未因此出現中點工作電位偏差現象。為保證IC工作更加穩定(雖然加上該IC塊內設有防止過熱、過載自保功能)，實際生產時．音箱廠家還為IC2～Ic3上，裝置了一塊230mm×115mmx2mm大面積型鋁質散熱器，可進一步保證IC2～Ic3的工作安全。

    該末級功放電源，是從變壓器次級雙“AC20V”電壓，經過D1～D4、C23、C24整流濾波，所得“±DC25V”電壓供電。前級IC1(a~b)電路的電源，則是“±DC25V”電源．經由R25→c21→D5、R26→C22→D6電路穩壓，得到的一組“±DC12V”電壓提供電源工作。
