組態王軟件驅動比較豐富，比如在連接S7-200smart的時候不需要OPC中轉。下面我們將通過組態王如何與S7-200 smart進行通訊做基本的入門操作。

1、系統搭建

我們采用西門子S7-200 smart（SR20）與一個溫濕度采集器進行485通訊，將數據傳輸給組態王軟件進行顯示。

2、創建一個新的組態王軟件工程項目

3、建立通訊，我們找到設備COM1，建立S7200smart通訊

選擇S7-200(TCP）通訊驅動

選擇設置PLC的IP地址，這里是192.168.0.10:0注意IP地址規范

完成驅動的建立，可以在設備COM2中看到我們建立的驅動名稱。

修改驅動中的kvS7200.ini配置文件

需要修改IP地址

4、建立數據詞典，在數據詞典中建立變量。

建立數據詞典一定要選擇驅動，寄存器，數據類型等。

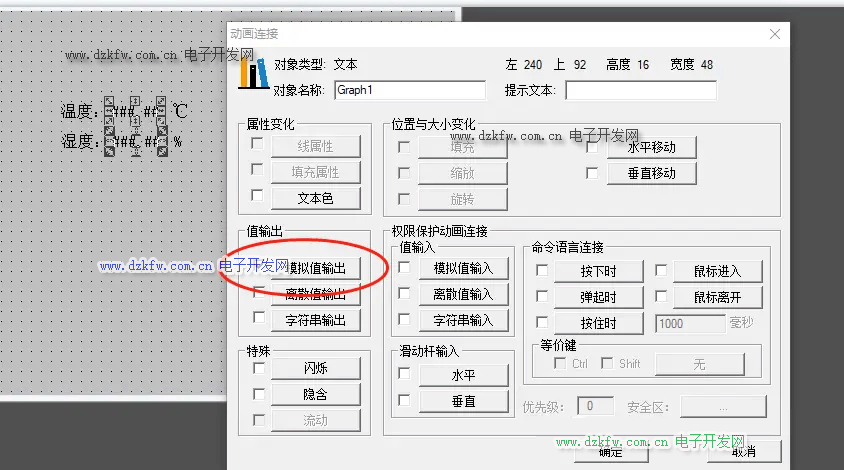

5、建立畫面連接數據。

工具箱中選擇T，建立畫面顯示地址

連接數據地址

進行運行系統的基本配置：

6、進行運行測試，選擇VIEW

測試后，可以看到溫度和濕度后面都是？？？。說明數據沒有連接好。

7、檢測我們發現，需要修改的kvS7200.ini配置文件

將LocalTSAP=0201，RemoteTSAP=0201測試效果如下：

如果我們將將LocalTSAP=0301，RemoteTSAP=0301測試效果如下：

8、總結：

驅動建立是關鍵，然后就是數據顯示的方式。

====喜歡組態王的可以提出需求，將在后面進一步分享===
