會員注冊對于我以前學習過的東西以周記的形式進行總結整理！
不喜勿噴！有好的建議或資料請@我！

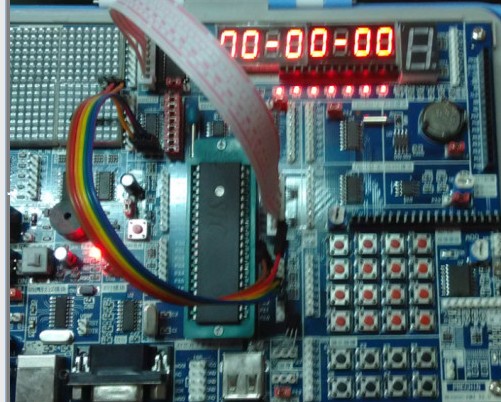

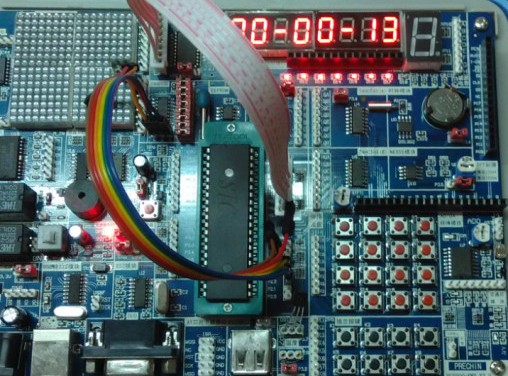

在懂了數碼管的工作原理和控制原理之后，我們現在可以正式編寫時鐘程序了，所謂時鐘就是幾點幾分幾秒用八位數碼管顯示出來，只是它會跳動顯示的數值隨時間變化而變化。一開始我使用的延遲寫的時鐘，每過1s數碼管的秒加一，通過寫的程序運算之后分加一，再后時加一。
我現在用的是中斷寫的時鐘，不用延遲 ，將主程序?qū)懞煤螅瑢懗鲋袛喑绦颍却袛囗憫?yīng)，將時鐘用到的運算寫在中斷里，每中斷一次，時鐘運算一次。
中斷概念：
對于單片機來說，中斷是指CPU在處理某一事件A，發生了另一事件B，請求CPU迅速去處理（中斷發生）；CPU暫時停止當前的工作（中斷響應），轉去處理事件B（中斷服務）；待CPU將事件B處理完畢后，再回到原來的事件A被中斷地方繼續處理事件A（中斷返回），這一過程成為中斷。
現在就來看程序：//加語句 是解釋語句 不是程序 運行時直接略去！ #include<reg51.h> //51系列單片機頭文件 #define uchar unsigned char //宏定義 #define ab P0 //--定義全局變量--// uchar int_time; uchar a,b,c; sbit duanA=P2^2; sbit duanB=P2^3; sbit duanC=P2^4; unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的顯示碼 uchar DisplayData[8]; //用來存放要顯示的8位數的值 void Digdisplay(); //--聲明全局變量--// /****************************中斷子程序*******************************/ void clock(uchar a,b,c) { DisplayData[0]=table[c/10]; DisplayData[1]=table[c%10]; DisplayData[2]=0x40; DisplayData[3]=table[b/10]; DisplayData[4]=table[b%10]; DisplayData[5]=0x40; DisplayData[6]=table[a/10]; DisplayData[7]=table[a%10]; Digdisplay(); } 對于上面的綠底的時鐘程序包括一些有點基礎看的不是很懂，因為我的開發板上有138譯碼器。上面的程序用譯碼器的原理控制的8個數碼管而不是P2這個I/O端口，它完全可以替換成用P2端口控制的。可參照我的周記二來寫。上面就用到了簡單運算來改變參數如C/10，C=10則等于1，/是運算符號除法取商，%是除法取余； /*****************************中斷主程序*****************************/ void main() { TMOD=0x01; //設定使用定時器0方式 TH0=(65536-46083)/256; //裝初值 TL0=(65536-46083)%256; //... EA=1; //打開全局中斷控制 ET0=1; //打開定時器0中斷 TR0=1; //啟動定時器0 int_time=0; //中斷計數變量初始值 a=0; //秒計數變量初始值 b=59; //分計數變量初始值 c=23; //時計數變量初始值 while(1) //程序在這里不停的對數碼管動態掃描同時等待中斷發生 { clock(a,b,c); //調用中斷日期子程序 } }上面程序中紅色的程序用到的定時器只是其中一種，定時器的使用方式也是。具體的中斷比這復雜許多，詳情請參照相關書籍！ 下面用紅底寫的程序就是138譯碼器的位選程序switch是選擇語句，case是選擇執行語句 void Digdisplay() { uchar i,j; for(i=0;i<8;i++) { switch(i) //位選，選擇點亮的數碼管， { case 0: duanA=0;duanB=0;duanC=0;break; //顯示第0位 case 1: duanA=1;duanB=0;duanC=0;break; //顯示第1位 case(2): duanA=0;duanB=1;duanC=0;break; //顯示第2位 case(3): duanA=1;duanB=1;duanC=0;break; //顯示第3位 case(4): duanA=0;duanB=0;duanC=1;break; //顯示第4位 case(5): duanA=1;duanB=0;duanC=1;break; //顯示第5位 case(6): duanA=0;duanB=1;duanC=1;break; //顯示第6位 case(7): duanA=1;duanB=1;duanC=1;break; //顯示第7位 } ab=DisplayData[ i]; //發送段碼 j=50; //掃描間隔時間設定 while(j--); ab=0x00; //消隱 } } /*************************定時器T0的中斷服務子程序*********************/ void T0_time() interrupt 1 { // uchar a,b,c; TH0=(65536-50000)/256; //重裝初值 TL0=(65536-50000)%256; //重裝初值 int_time++; if(int_time==20) //如果到了20次，說明1s時間到 { int_time=0; a++; } if(a==60) { b++; a=0; } if(b==60) { c++; b=0; } if(c==24) { c=0; } } 顯示效果圖如下： 燒錄程序，開始顯示初始值，定時器中斷程序，在設定的1S后發出中斷請求（如何設定中斷發生時間具體請參照相關書籍），進入中斷服務子程序中，秒加1，顯示改變。回到被中斷地方繼續工作，顯示的是中斷后的數據，每隔1S中斷一次 ，數據更新一次，數值到了一定程度，就會遇到if 語句如 if(a==60) { b++; a=0; } if(b==60) { c++; b=0; } if(c==24) { c=0; } 分加一，秒清零；時加一，分清零；就形成了時鐘。
