聲控日光燈設計方案

實驗名稱:聲控日光燈的設計. 實驗人:06電信工程 yyp.

實驗目的:1學生通過自己動手熟悉三極管扁結的運用,及其工作原理.

2.讓學生從理論到實踐自己做出實物(聲控日光燈).

實驗儀器:萬用表,電路板,示波器,電源,烙鐵,焊錫,三極管等(詳情見后).

方案選擇:方案一, 方案二.

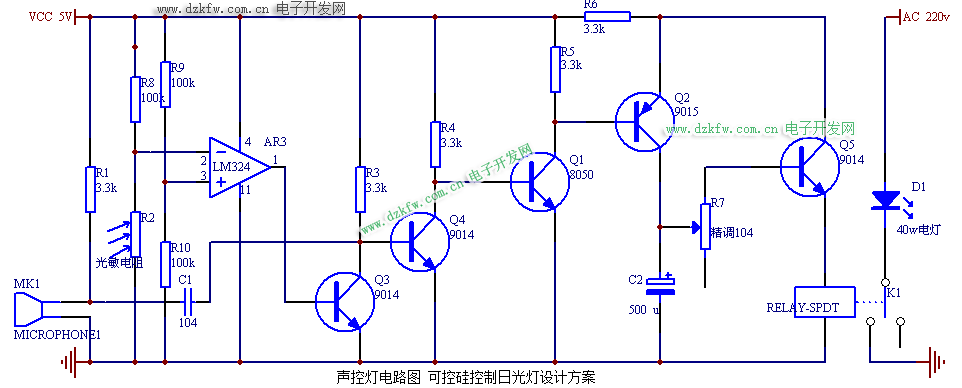

方案一: 實驗原理: 一.原理圖

二. 原理闡述:

1:首先聲音信號通過麥克風傳入Q4經Q4和Q1兩極放大使Q2導通,對C2 進行充電,并瞬間導通Q5.

2:Q2斷開后通過調節R7使C2和R7放電起延時作用,并是Q5延時導通. 3:Q5導通繼電器工作,日光燈在220V交流電下正常工作. 4:C2放電完畢后Q5斷開,繼電器停止工作,日光燈熄滅.

5:白天光敏電阻工作阻值變小,通過LM324電壓比較器進行比較,324一腳輸出為1,Q3導通,使得Q4基極聲信號對地拉,從而做到電路不工作效果.晚上324一腳輸出為0,Q3不工作,從而使得電路控制端在工作狀態下.從而達到白天節能的作用!

方案二:

實驗原理:

一.原理圖:

二. 原理闡述:

1:首先聲音信號通過麥克風傳入Q4經Q4和Q1兩極放大使Q2導通,對C2 進行充電,并瞬間導通Q5.

2:Q2斷開后通過調節R7使C2和R7放電起延時作用,并是Q5延時導通. 3:Q5導通繼電器工作,日光燈在220V交流電下正常工作. 4:C2放電完畢后Q5斷開,繼電器停止工作,日光燈熄滅.

5:白天光敏電阻工作阻值變小,Q3導通Q4不工作,晚上Q3截止Q4工作.

方案對比:

1:方案一中運用了LM324電壓比較器,LM324是一種精確到0.1V的比較器,光敏電阻微小的變化都可以檢測出來.靈敏度高.

2:方案二中因為9014基極電壓在0.5到0.7V就可觸發,所以晚上當光敏電阻阻值不是特別大為幾百K時Q3都可能導通,這樣會使Q4不工作,電路無效.

3:相比之下雖然方案一造價高點但在實際操作中方案一更實用! 總結:經過對比和計算最終選擇方案一作為本次實驗的原理方案

實驗步驟:

1:構造電路圖,在大腦規劃好電路布線.

2:按照電路圖用烙鐵焊出電路實物.

3:焊好電路后拿電源對其進行測試

4:實驗完畢整理實驗桌 ,關電關門.

實驗報告: 記錄實驗數據并完成實驗報告.

零件清單:

烙鐵, 一把 10乘20單孔電路板 兩片(一片備用), 焊錫 一米, 麥克風探頭 1個 光敏電阻 1LM324 19014 9015 8050 精調104 260瓦日光燈 2繼電器 2電阻3.3K 20電阻 500K 3500UF電容 2
