I輸入是PLC從外部開關接收信號的窗口。可以理解為在PLC內部與PLC的輸入端子相連的輸入映像存儲器(I)是一種光絕緣的電子繼電器，它有無數的常開觸點與常閉觸點，這些常開、常閉觸點可隨意使用。I可以用程序驅動，但有物理點的I的狀態又取決于外部的物理開關狀態；沒有物理點對應的I，當驅動該線圈時，其相應的觸點會動作：常開觸點閉合，常閉觸點斷開。

    在每一個掃描周期的開始，CPU對物理輸入點進行采樣，并將采樣值傳輸到相應的輸入映像存儲器中。

    S7 -200系列PLC，輸入映像存儲器的“I”可以按位、字節、字或雙字來使用。

    當按位使用時，地址編號范圍是10.0~115.7，共128個位；

    當按字節使用時，地址編號范圍是IBO~IB15，共16個字節；

    當按字使用時，地址編號范圍是IWO~IW14，共8個字；

    當按雙字使用時，地址編號范圍是IDO~ID12，共4個雙字。

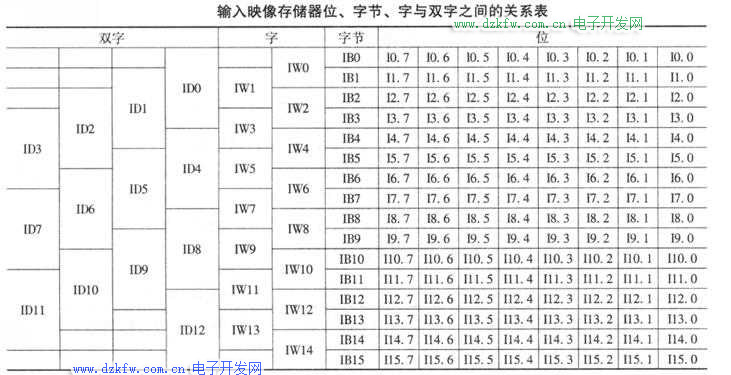

    輸入映像存儲器位、字節、字與雙字之間的關系見下面的圖表。

    Q輸出是PLC向外部負載發送控制信號的窗口。輸出映像存儲器Q的外部輸出觸點在PLC內與該輸出端子相連。Q有無數的常開觸點與常閉觸點，這些常開、常閉觸點在PLC內部可隨意使用。當驅動Q線圈時，其相應的觸點會動作：常開觸點閉合，常閉觸點斷開，有物理點輸出的Q，其輸出接點會接通可以驅動外面負載。

    在每一個掃描周期的最后，CPU將輸出映像存儲器的狀態成批地傳送到相應的物理輸出點上。

    S7 -200系列PLC，輸出映像存儲器的“Q”可以按位、字節、字或雙字來使用。

    當按位使用時，地址編號范圍是QO.0~Q15.7，共128個位；

    當按字節使用時，地址編號范圍是QBO~QB15，共16個字節；

    當按字使用時，地址編號范圍是QWO~QW14，共8個字；

    當按雙字使用時，地址編號范圍是QDO~QD12，共4個雙字。

    輸出映像存儲器位、字節、字與雙字之間的關系，見上面圖表。

    以字節使用時，符號數值范圍是：-128~+127；

    以字節使用時，非符號數值范圍是：0~255；

    以字使用時，符號數值范圍是：-32768~+32767；

    以字使用時，非符號數值范圍是：O~65535；

    以雙字使用時，符號數值范圍是：-2147483648~+2147483647；

    以雙字使用時，非符號數值范圍是：0~4294966295。
