首先從西門子官網上下載模擬量轉換的庫文件，同時里面有對模擬量轉換的具體說明！

西門子官網，指令說明

這個庫文件是怎么導入到編程環境中去的呢？

打開編程環境，鼠標右鍵單擊庫，選擇打開庫文件夾

將下載的庫文件復制到庫文件夾

右鍵刷新庫

發現模擬量轉換的功能塊已經存在于庫中了

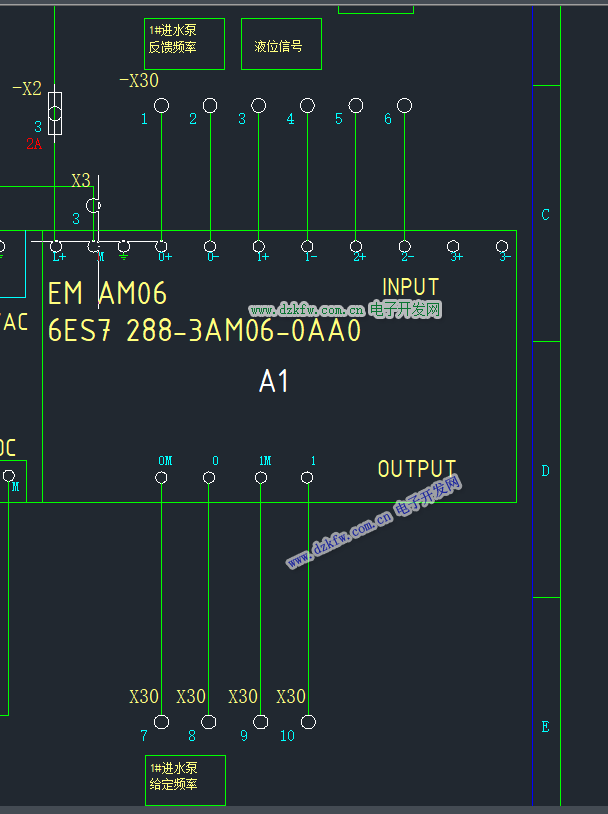

看圖我們可以知道，我們的

模擬量輸入：1#變頻泵是接在通道0上，液位計是接在通道1上

模擬量輸出：1#變頻泵是接在通道0上

我們的變頻和儀表都是采用4~20MA電流信號，因此我們修改系統塊，系統塊中可以看到模擬量輸入通道0的地址是AIW16,通道1的地址是AIW18

模擬量輸出地址是AQW16

將模擬量輸入轉換功能塊（子程序）拖入MAIN主程序中

通過查看幫助確定各個引腳的作用

由于我們變頻器設置參數是4~20MA電流輸出，對應的是0~50HZ,最大頻率50HZ對應的模擬量輸入值是27648，而0HZ是4MA對應的是5530

下圖是官網關于模擬量比例換算的方法

由此可知我們的模擬量輸入塊應該如何填寫：

這里的Output我們沒有填寫，因?yàn)槲覀儧](méi)有定義變頻泵的頻率反饋符號。

我們先定義模擬量頻率輸入輸出相關的符號

建立完符號后將模擬量輸入塊的Output輸入P01_HZ_PV

這樣我們?cè)诮M態軟件內或則是程序的其他位置就可以引用、利用這個符號了。

以下為水泵控制塊內的子程序：
