在對電路上的電阻器進行代換之前，要保證代換電阻的規格符合要求，再代換過程中，注意安全可靠，，防止二次故障，力求代換后的電阻器能夠良好、長久、穩定的工作。

由于電阻器的形態各異，安裝方式也不盡相同，因此在對電阻器進行代換時一定要注意方法，要根據電路特點以及電阻器的自身特性來選擇正確、穩妥的代換方法。通常，電阻器都是采用焊接的形式固定在電路板上，從焊裝的形式上看，主要以表面貼裝和插裝焊接兩種。

一、阻值固定電阻器的代換原則與注意事項

1、普通電阻器的代換原則

在對普通電阻器進行代換時，盡可能選用同型號的電阻器替換，如無法找到同型號的電阻器代換時，應注意選用電阻器的標稱值要與所需電阻器阻值差值越小越好，并且普通電阻器的額定功率應符合固定電阻器的要求。一般電路中選用電阻器允許誤差為正負5%~正負10%；所選電阻器的額定功率，應符合應用電路中對電阻器功率容量的要求。一般所選用電阻器的額定功率應大于實際承受功率的兩倍以上。

普通電阻器的選用與代換實例見下圖。在分壓電路中，R1和R3為普通電阻器，它們的阻值分別為5.1K歐，和15K歐，在進行代換時要選用阻值相等的普通電阻器替換，電阻R3，R1構成分壓電路為晶體管VT2積極提供直流偏置電壓。

2、線繞電阻器的代換原則

在對線繞電阻器進行代換時，盡可能選用同型號的替換，如無法找到同型號電阻器，代換時應注意選用電阻器的阻值和功率應與線繞電阻器保持一致。

選用的線繞電阻器在交流電路中，電阻值會附加感抗，電感產生的感抗會對交流信號產生阻礙作用，相當于電阻加大；交流頻率越高感抗越大。所選電阻器的額定功率，應符合應用電路中對電阻器功率熱容量的要求。一般所選電阻器的額定功率應大于實際承受功率的兩倍以上。

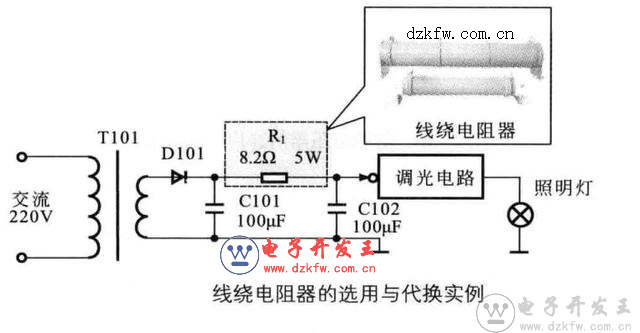

線繞電阻器的選用與代換實例見下圖，在照明供電電路中，R1為線繞電阻器，它們的阻值是8.2歐姆，在進行代換時要選用阻值相等的線繞電阻器替換，線繞電阻器主要起限流作用，流過的電流較大，因而需要功率較大的電阻（5W），該電阻與電容配合還具有濾波作用。

3、熔斷電阻器的代換原則

在對熔斷電阻器進行代換時，盡可能選用同型號的熔斷電阻器，如無法找到同型號的電阻器代換時，應注意選用電阻器的標稱阻值要與所需電阻器阻值差值越小越好，并且熔斷電阻器的額定功率應符合固定電阻器的要求。電阻值過大或功率過大，均不能起到保護作用。

熔斷電阻器的選用與代換實例見下圖。

在限流保護電路中，FB01為熔斷電阻器，它的阻值是0.68歐姆，在進行代換時要選用阻值相等的熔斷電阻器替換。熔斷電阻器主要起限流作用，流過的電流較大，因而需要功率較大的電阻。

電路中，直流12V電源電路中設有熔斷電阻FB01，如果負載過大，該電阻會熔斷，起到保護作用。

4、水泥電阻器的代換原則

在對水泥電阻器進行代換時，盡可能選用同型號的電阻器替換，如無法找到同型號的電阻器代換時，應注意選用電阻器的標稱阻值要與所需電阻器阻值差值越小越好，并且水泥電阻器的額定功率應符合固定電阻器的要求。

水泥電阻器的選用與代換實例見下圖，在電路中連接有水泥電阻器，R2即是水泥電阻器，它的阻值是4.7歐姆，在進行代換時要選用阻值相等的水泥電阻替換，在該充電電路中的水泥電阻主要起限流作用，使充電電流受到一定的限制，從而保持正常的穩流充電

阻值可變電阻器的代換原則與注意事項

1、阻值可變電阻器的代換原則

在對阻值可變電阻器進行代換時，盡可能選用同型號的電阻器替換，如無法找到同型號的電阻器時，應注意選用電阻器的標稱值與所需電阻器阻值差值越小越好，并且阻值可變電阻器的額定功率應符合電路的要求，阻止可變范圍不應超過電路承受能力。

下圖是阻值可調電阻器的選用與代換實例

在電池充電電路中，VR4為阻值可調電阻器，它的阻值是10K歐，在進行代換時要選用阻值相等的可調電阻器替換，該電路可實現對不同數量的電池進行充電，在電路中常選用10K歐的可調電阻器或電位器作為電壓調整器件。

市電經變壓器T變成交流12V電壓后由二極管D1~D4進行橋式整流，再經電容C濾波，電阻R3限流后由晶體三極管C和電阻R4調壓輸出，晶體三極管V和電阻R4組成調壓電路，通過調整輸出電壓來適應對不同數量電池進行充電的需要，并控制充電電流。

2、氣敏電阻的代換原則

在對氣敏電阻進行更換時，盡可能選用同型號的氣敏電阻替換，如無法找到同型號氣敏電阻，應注意選用氣敏電阻器的標稱值與所需氣敏電阻阻值相差越小越好，并且氣敏電阻的額定功率應符合電路要求，

氣敏電阻的選用與代換實例見下圖。

在抽油煙機的控制電路中，MQ為氣敏電阻，它的型號是211，代換時要選用同型號的代換。

氣敏電阻可將油煙的濃度轉換成電壓送到IC1中，當空氣中的油煙濃度超過允許值時，IC1的3,7腳輸出控制信號。
