兩種步進電機控制系統原理

一、步進電機控制原理（開環控制）

PLC或上位機發送脈沖頻率、脈沖數量、電動機運行方向信號給到步進驅動器，步進驅動器驅動步進電動機運轉，步進電動機帶動機械部分運動。步進電動機沒有反饋位置信號給步進驅動器。

優點：步進驅動器驅動的步進電動機的選型范圍廣，設置簡單，易調節，較便宜。

缺點：丟步，定位不準。

共陽極接法和共陰極接法的步進電機接線圖


步進電機驅動器的接線圖及plc接線方法

步進電機接線

典型步進驅動器接線圖

接線主要有3個方面：

1、電源，包括驅動器電源和脈沖方向信號電源，小型步進有的是使用同一個24電源，有的是單獨給驅動配一個電源，一般是36-90V的。

2、電機接線：電機一般是AB兩個繞組。對于步進電機內部結構，我會單獨出一篇文章來介紹的，因為里面有些商業秘密相關的，不好展示太多。

3、信號：主要包括脈沖、方向。很多場合我們是不接使能端，這個得看你的應用場景

步進電機驅動器接線注意事項：

1、電源不要搞錯，有的信號是24V，有的是5V。這是很多人不注意的地方。如果是5v的，就需要串接電阻來降壓限流。

2、細分要設置好，比如設置1000個脈沖轉一圈，而剛好轉一圈的位移是5mm,那么你在PLC發一個脈沖移動的距離就是0.005mm.

3、電機方向，如果不想改PLC程序，那就通過把A或B繞組的隨意兩根線調換一下。

二、步進電機控制原理（閉環控制）

隨著技術的發展，步進電動機也有安裝編碼器的，反饋位置信號到步進驅動器，組成閉環控制系統，也有的資料叫做步進伺服控制系統。同樣PLC或上位機發送脈沖頻率、脈沖數量、電動機運行方向信號給到步進驅動器，步進驅動器驅動步進電動機運轉，步進電動機帶動機械部分運動。

步進伺服控制系統解決了步進電機開環控制時的丟步問題，提高了定位控制的精度（由編碼器分辨率決定，不會比伺服電機的精度高）。

步進電動機的種類

一、反應式步進電動機

結構簡單、步距角小，轉子開有牙槽，與定子上的牙槽對應。

二、永磁式步進電動機

轉矩大，步距角也大，較節能。

三、混合式步進電動機

綜合上面兩種步進電動機的優點，輸出轉矩大，步距角小，能耗小，運行頻率高，是現在市場上的主流步進電動機。

轉子軸向最里層是稀土材料制成的永磁體，其外面包圍一圈可磁化的硅鋼片，硅鋼片外圓開有牙槽，轉子軸向兩端分別為S極和N極，S極牙槽與N極牙槽錯開位置，對定子產生推力和拉力。定子上也開有牙槽與轉子牙槽對應。

步距角=180/（定子繞組相數*轉子齒數）


步進驅動器的電路種類

步進驅動器是為步進電動機服務的，作用是使步進電動機產生旋轉磁場，分為兩種電路：

一、單極驅動器電路

步進驅動器所用的電源為直流電源，步進驅動器輸出給步進電動機線圈的直流電流為單方向：如A \B\C\D。

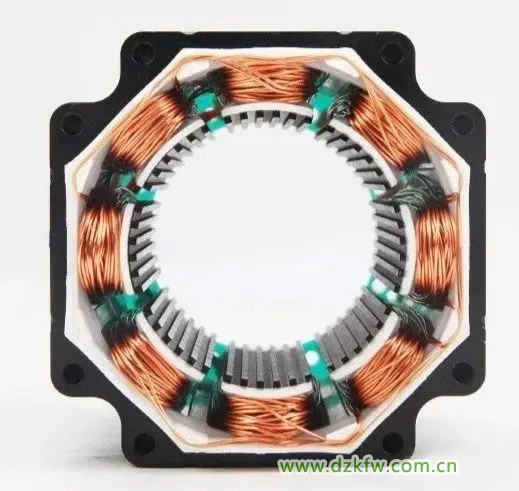

步進電機定子

二、雙極驅動器電路

步進驅動器所用的電源為直流電源，步進驅動器輸出給步進電動機線圈的直流電流為正反方向交替：如A \B\-A\-B。
