一般PLC都有硬件手冊，手冊里面有接近開關具體連接方式介紹，優先參考廠家說明，以下只是常用PLC的接線方式講解。

接近開關分為NPN型與PNP型，一般都可以接入PLC的輸入點， 但需要注意連接方式，PLC輸入電壓范圍是否對應。

如果PLC輸入的公共端已接電源負極，就選PNP的， 如果plc輸入的公共端端已接電源的正極，就選NPN的。部分PLC的輸入公共端固定為正極，那么只能選擇NPN型，如：三菱FX2N系列PLC

PNP與NPN型傳感器其實就是利用三極管的飽和和截止，輸出兩種狀態，屬于開關型傳感器。但輸出信號是截然相反的，即高電平和低電平。NPN輸出是低電平0，PNP輸出的是高電平1。

PNP與NPN型傳感器（開關型）分為六類：

1、NPN-NO（常開型）

2、NPN-NC（常閉型）

3、NPN-NC+NO（常開、常閉共有型）

4、PNP-NO（常開型）

5、PNP-NC（常閉型）

6、PNP-NC+NO（常開、常閉共有型）

PNP與NPN型傳感器一般有三條引出線，即電源線VCC、0V線，out信號輸出線。

1

PNP類

PNP是指當有信號觸發時，信號輸出線out和電源線VCC連接，相當于輸出高電平的電源線。

對于PNP-NO型，在沒有信號觸發時，輸出線是懸空的，就是VCC電源線和out線斷開。有信號觸發時，發出與VCC電源線相同的電壓，也就是out線和電源線VCC連接，輸出高電平VCC。

對于PNP-NC型，在沒有信號觸發時，發出與VCC電源線相同的電壓，也就是out線和電源線VCC連接，輸出高電平VCC。當有信號觸發后，輸出線是懸空的，就是VCC電源線和out線斷開。

對于NPN-NC+NO型，其實就是多出一個輸出線OUT，根據需要取舍。

2

NPN類

NPN是指當有信號觸發時，信號輸出線out和0v線連接，相當于輸出低電平，ov。

對于NPN-NO型，在沒有信號觸發時，輸出線是懸空的，就是0v線和out線斷開。有信號觸發時，發出與OV相同的電壓，也就是out線和0V線連接，輸出低電平OV。

對于NPN-NC型，在沒有信號觸發時，發出與0V線相同的電壓，也就是out線和0V線連接，輸出低電平0V。當有信號觸發后，輸出線是懸空的，就是0V線和out線斷開。

對于PNP-NC+NO型，和NPN-NC+NO型類似，多出一個輸出線OUT，及兩條信號反相的輸出線，根據需要取舍。

NPN與PNP都是常用型，一般日系使用NPN較多，歐美使用PNP較多

3

二線式接近開關連接方法：

首先找到接近開關的電源端和輸出端，確定PLC公共端的極性，當PLC的公共端為正極時，將接近開關的電源端接入輸入點，輸出端輸入負極。

當PLC的公共端為負極時，將接近開關的電源端接入正極，輸出端輸入輸入點。如：三菱FX3U系列的公共端S/S已接入正極，那么將接近開關的電源端輸入X點，輸出端接入負極（注：這此電源必須同一電源）

4

三線式接近開關連接方法：

三線式的接近開關需要提供電源，將電源正極接入正極，電源負極接入負極，信號接入輸入點。PLC公共端電源必須與接近開關的電源屬同一電源或者應該有電流形成回路才能工作！

當選擇好NPN或PNP型接近開關，那么PLC輸入公共端就已經固定好是接入正極或負極，當選擇NPN型時，PLC公共端只接入正極，當選擇PNP型時，PLC公共端只接入負極。

需要注意：有些接近開關雖然為兩線式，但有三根線，其中有一根是屏蔽線，應區別開來！

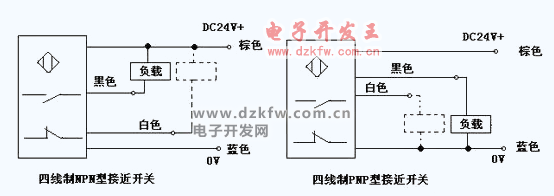

PNP接近開關和NPN接近開關接法區別：

總結：PLC輸入方式一般分為源型輸入或漏型輸入，但不是所有PLC的定義都是一樣的，比如三菱的源型定義是將輸入公共端接入負極，西門子源定義是將輸入公共端接入正極，所以本文以正負極代表電流走向不以源型漏型分析。
