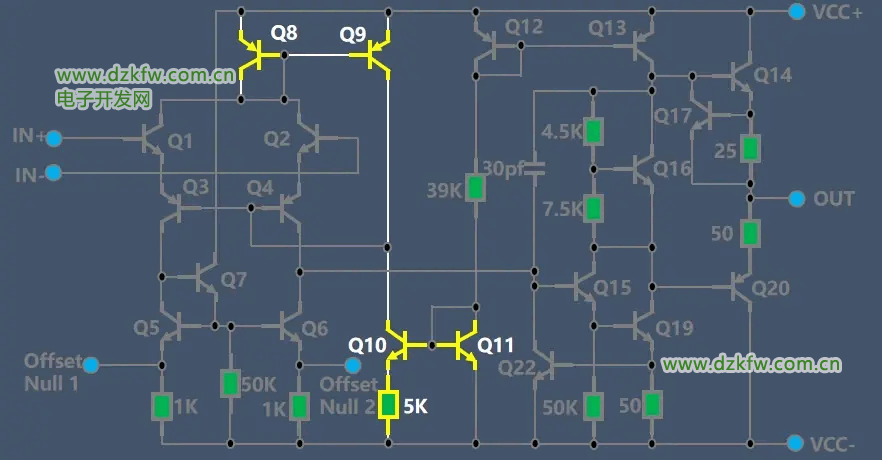

uA741是一款常見的集成運放芯片，這個是uA741的內部電路。



Q1與Q2組成的差動對是整個741運算放大器的輸入端，這兩個三極管是射極跟隨器的連接方式，特點是輸入電阻大，輸出電阻小。



Q1和Q2的輸出接至共基極組態的PNP晶體管Q3和Q4。



Q5 Q6和 Q7組成的電流鏡是輸入差動放大器的有源負載，它取代了高阻值的電阻，提高了放大器的放大能力。同時這個有源負載也實現了輸入信號從雙端到單端的轉換。



Q15和Q19組成的達林頓晶體管是741運算放大器的主要放大環節，具有很強的放大能力，運放對信號的放大主要就是靠這兩個三極管。



Q14和Q20，組成了741運算放大器的輸出端。這是一個典型的上N下P的三極管推挽電路。



Q17和25Ω電阻的作用是限制通過Q14的電流，使其輸出的電流最大值不超過25mA。



對于Q20而言，限流的功能則借由偵測流過Q19發射極電阻R11的電流，再以此控制Q15的基極偏置電流來達成。



Q11 Q12和39K電阻產生了741運放的內部參考電流，參考電流等于正電源和負電源的差值然后減去2倍的三極管BE間的電壓，最后除以39K的電阻 。

參考電流經由Q11和Q10組成的電流源復制后，再由Q8和Q9組成的電流鏡決定輸入級的偏置電流，從而決定輸入級的直流狀態。這個偏置電路的重要功能在于使放大器的輸入級的直流工作點更加穩定。



Q12和Q13組成的電流鏡負責提供增益級電路的偏置電流，讓增益級的直流工作點不受其輸出電壓的干擾而飄移。
