CD4069芯片是在數字電路和單片機系統中常用的 六反相器，他的結構比較簡單，一共有六路反相器，一共有16個引腳。

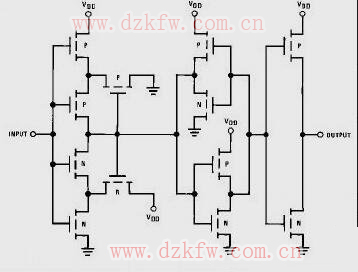

　　每一路反相器的的內部結構如下圖的右邊所示：

　　采用RC振蕩的方法非常多，如文氏橋振蕩等。

　　1.最簡單的振蕩器 這種振蕩器特點是：T≈（1.4～2.3）R*C電源波動將使頻率不穩定，適合小于100KHz的低頻振蕩情況。

　　CD4069振蕩電路分類及其應用原理

　　CD4069由六個COS/MOS反相器電路組成。此器件主要用作通用反相器、即用于不需要中功率TTL驅動和邏輯電平轉換的電路中。

　　CD4069引腳功能圖

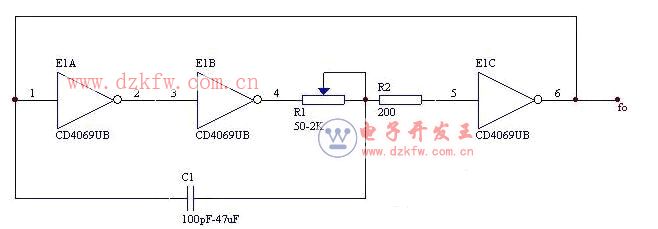

　　2.加補償電阻的振蕩 T≈（1.4～2.2）R*C，電源對頻率的影響減小，頻率穩定度可控制在5%

　　3.環行振蕩器采用TTL反相器，頻率可達50MHz

　　4.采用施密特觸發器構成的振蕩器

　　施密特觸發器CD40106B

　　由Intersil、NS、TI等公司生產，六通道施密特觸發器，下面展示一組，其它類同。

　　供電電源電壓-0.5~+20V，輸入電壓-0.5~VDD+0.5V，輸入電流±10mA，引腳內部有二極管網絡保護，供電電源為+15V時，輸出電壓可達14.95V。
