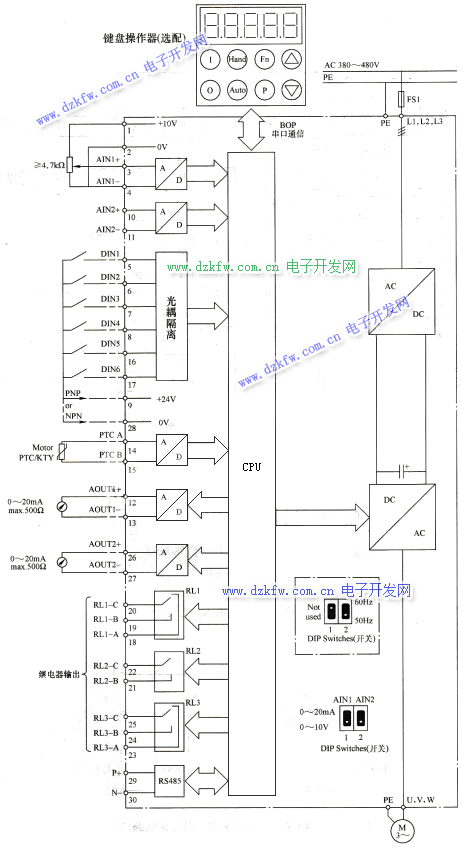

圖1-12所示為MM430變頻器的外部接線圖，它與MM440變頻器具有很大的相似性。    其外部接線主要包括：    1)模擬量輸入A/D；    2)模擬量輸出D/A；    3)開關量輸入；    4)開關量輸出。
MM430變頻器的外部接線

  圖1-12    MM430變頻器的外部接線

下圖為I/O板上485口的端子位，端子29是P+，端子30是N-

變頻器在上電后，I/O板的29端子和30端子對2端子應該測量出電壓，一個2.8V左右，另一個2V左右。如果電壓異常，那就直接送修，沒有繼續檢測的必要了，如果上面測量基本正常，就可以繼續檢測。

西門子USS通信協議支持多電機控制，最多可控制32臺電機，為了正確識別所要控制的變頻器，協議規定每個變頻器要設定一個唯一的不重復的地址，同時還要在變頻器設置一些和通信有關的參數，具體如下：

P700 =5 [命令源，決定哪種方式控制變頻器，選5是用USS方式控制變頻器]

P1000=5 [給定源，控制數據的來源選擇方式，選5是用USS方式選擇]

P2010=6 [USS通信的波特率，選6對應的是9600波特

P2011=11 [被控制變頻器的地址，選11對應本變頻器的唯一控制地址]
